桥机/桥式起重机安全监控系统
型号：HMS8000-QG
产品研发依据：
GB/T 28264-2017 《起重机械 安全监控管理系统》
GB 6067-2010 《起重机械安全规程》
TSG Q7015–2016 《起重机械定期检验规则》
TSG Q7016-2016 《起重机械安装改造重大维修监督检验规则》
JB/T 7688.1-2008 《冶金起重机技术条件 通用要求》
JB/T 7688.2-2008 《冶金起重机技术条件 料箱起重机》
JB/T 7688.3-2008 《冶金起重机技术条件 锻造起重机》
JB/T 7688.4-2008 《冶金起重机技术条件 板坯搬运起重机》
JB/T 7688.5-2008 《冶金起重机技术条件 铸造起重机》
JB/T 7688.6-2008 《冶金起重机技术条件 淬火起重机》
JB/T 7688.7-2008 《冶金起重机技术条件 料耙起重机》

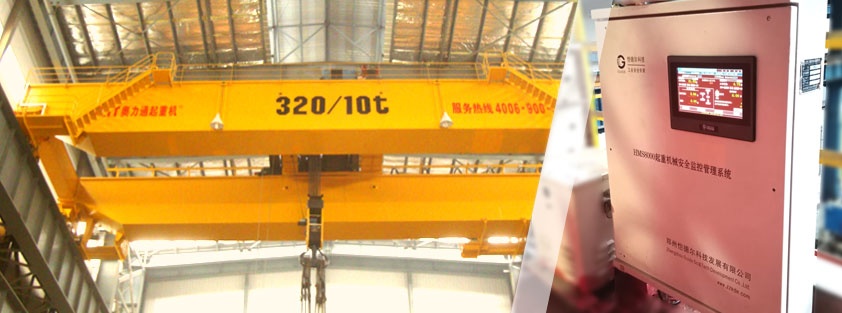

一、系统描述--桥机/桥式起重机安全监控系统
性价比高，功能简洁的起重机械监控平台，拥有自主知识产权。突破传统有线方式，采用嵌入式硬件设计，可适应恶劣环境;模块化设计，预留功能扩展接口。采用领域内先进的无线信号传输技术，大大减小现场安装工作量。软件功能简洁直观，运行稳定，依照国标GB/T 28264-2017 《起重机械安全监控管理系统》设计，满足过检要求。
HMS8000- QG型冶金吊安全监控系统由数据监控部分（包括：无线主控模块、无线采集子模块、触摸屏和传感器等）和视频监控部分（包括显示器、录像机和摄像头等）、远程监控平台等组成。无线采集子模块将采集的起重量、起升高度、大车行程等数据传至无线主控模块，通过触摸屏进行数据显示、参数设置等。
数据监控部分负责监测并记录起重量、起升高度、大车行程、小车行程、设备动作和操作指令等参数。
视频监控部分根据国家标准GB/T 28264-2017《起重机械 安全监控管理系统》，需要看清楚吊钩和轨道即可。一般根据情况配置2-4个摄像头可以满足要求。顺便了解一下缆索吊安全监控系统>>
二、系统功能--桥机/桥式起重机安全监控系统
实时状态：整车工作状态、操作指令状态、联锁保护状态、各机构超限报警等
历史数据：表格化显示，数据清晰明了，响应快捷，采集周期小于100毫秒，查看方便 ，可导出EXCEL格式。
报警记录：信息记录全面，报警阈值可设置，信息存储量大，不少于15万条报警记录，满足国标要求。

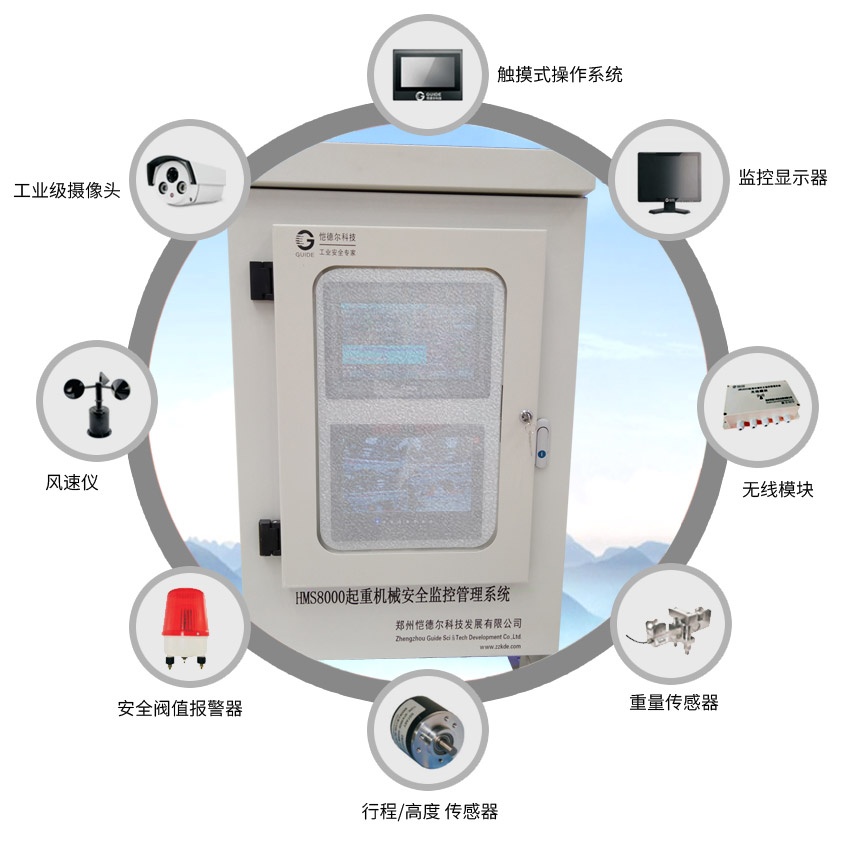

三、部分配置--桥机/桥式起重机安全监控系统：
四、产品优势--桥机/桥式起重机安全监控系统
与同类产品相比较，HMS8000-QG型桥机/桥式起重机安全监控系统具有以下特点：
1、算法先进，确保报警信号及时发出
2、附加安装，不改变起重机原有线路和结构，不会产生任何负面效果
3、声光提示，简单便捷，既可及时提醒司机注意危险又不会分散司机注意力
4、智能制动，在声光提示无效的情况下，有向性断电，强力避免高危情况的发生
5、功能全面，集行程、回转、幅度、高度、重量、力矩、风速、倾角于一身，选配空间大
6、集中管理，所有数据更改和参数调整都可以在监控室完成而不需要上塔机操作
7、集中观测，监控室可以实时观测各个起重机上设备的运转情况，能够及时发现故障
8、通信可靠，通信距离远，穿越障碍物能力强
9、安装拆卸方便，安装过程对塔机作业影响小
10、设备操作简单，司机不需要修改任何数据，避免人为误操作造成的故障
11、体积小、结构紧凑，占用驾驶室空间小，便于安装和使用
五、GB/T 28264-2017 国标要求，桥机/桥式起重机需要监控的相关内容
7项信号应采集、1项信号宜采集
|
序号 |
信 息 采 集 源 |
桥式起重机 |
|
1 |
起重量限制器 |
应采集 |
|
2 |
起升高度限位器/下降深度限位器 |
应采集 |
|
3 |
运行行程限位器 |
应采集 |
|
4 |
联锁安全保护装置-门限位 |
应采集 |
|
5 |
联锁安全保护装置-机构之间运行联锁 |
应采集 |
|
6 |
同一/或不同一轨道运行机构防碰撞装置 |
应采集 |
|
7 |
超速保护装置 |
应采集 |
|
8 |
起升机构制动器 |
宜采集 |
8项监控参数
|
序号 |
监 控 参 数 |
|
1 |
起重量 |
|
2 |
起升高度/下降深度 |
|
3 |
运行行程 |
|
4 |
同一/或不同一轨道运行机构防碰撞装置 |
|
5 |
操作指令 |
|
6 |
工作时间 |
|
7 |
累计工作时间 |
|
8 |
每次工作循环 |
4项监控状态
|
序号 |
监 控 状 态 |
|
1 |
起升机构制动器状态 |
|
2 |
连锁保护-门限位 |
|
3 |
连锁保护-机构间联锁 |
|
4 |
视频系统 -桥式起重机至少需观察到吊点 |

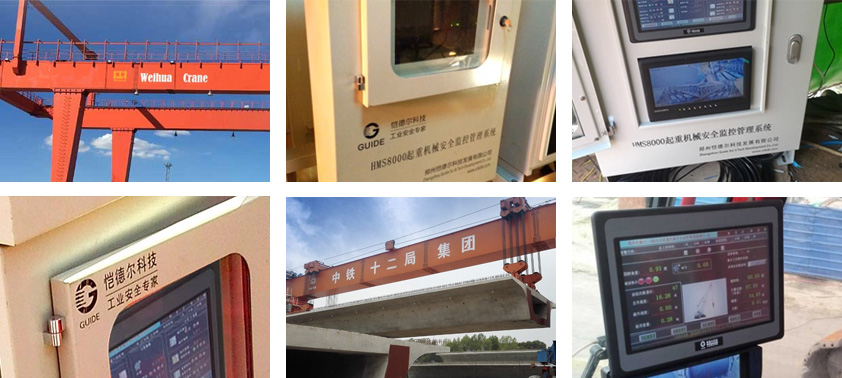

六、恺德尔-2017年完成的部分桥机/桥式起重机安全监控管理系统项目
|
类别 |
使用单位 |
|
桥式起重机 |
山西阳泉平定县 |
|
桥式起重机2车2钩 |
鄂州鸿泰钢铁有限公司 |
|
冶金吊 |
武汉 |
|
桥式起重机2车2钩 |
后英集团海城钢铁有限公司（鞍山） |
|
桥式起重机2车2钩 |
山西通才工贸有限公司 |
|
桥式起重机2车2钩 |
铁建重工包头有限公司（长沙） |
|
桥式起重机2车2钩 |
河南鑫金汇不锈钢产业有限公司 |
|
桥式起重机2车2钩 |
河南省舜特升降运输设备有限公司 |
|
桥式起重机2车2钩 |
浙江万泰特钢有限公司 |
|
两车两钩 |
铜陵市旋力特殊钢有限公司 |
|
冶金吊 |
武钢鄂州 |
|
桥式起重机（全无线） |
福建省福华轧钢 |
|
冶金吊全无线 |
新疆闽新钢铁（集团）闽航特钢 |
|
冶金吊 |
化德县天成铁合金有限责任公司 |
|
冶金吊 |
浙江精功精密制造有限公司（宜昌） |
|
桥式起重机1车1钩 |
辽宁华原重型装备有限公司 |
|
桥式起重机 |
长葛鑫金汇不锈钢产业有限公司 |
|
一车俩钩 |
安徽广祥冶金科技有限公司 |
|
一车俩钩 |
皋兰亿鑫精密铸造有限公司 |
|
一车俩钩 |
鞍山汇鑫铸业有限公司 |
|
一车俩钩 |
安徽广祥冶金科技有限公司 |
|
桥式起重机2车4钩 |
日照钢铁 |
|
铸造吊 |
连云港 |
|
桥式起重机 |
西安 |
|
桥式起重机2车2钩 |
徐州新城区 |
|
桥式起重机一车2钩 |
武安市崇义长天炉料厂 |
|
桥式起重机一车2钩 |
韶关宏丰实业股份有限公司 |
|
桥式起重机一车2钩 |
北海诚德镍业有限公司 |
|
桥式起重机2车2钩 |
乌克兰项目高温环境（200℃） |
|
无线冶金吊 |
南通市开发区和兴东路 |
|
无线冶金吊 |
湖北襄阳市襄城区 |
|
无线冶金吊网络 |
江苏联鑫钢铁 |
|
无线冶金吊 |
鞍山汇鑫 |
|
冶金吊（无线II） |
山东莱芜 |
|
桥式起重机一车2钩 |
南充 |
|
冶金吊 |
酒钢东兴铝厂 |
七、恺德尔最新研发成果-智能钢包防偏吊：(如有需要请电话咨询)
