冶金吊安全监控管理系统

冶金吊安全监控管理系统


型号:HMS8000-YC



产品研发依据:

GB/T 28264-2017      《起重机械 安全监控管理系统》

GB 6067-2010           《起重机械安全规程》

TSG Q7015–2016      《起重机械定期检验规则》

TSG Q7016-2016       《起重机械安装改造重大维修监督检验规则》

JB/T 7688.1-2008      《冶金起重机技术条件 通用要求》

JB/T 7688.2-2008      《冶金起重机技术条件 料箱起重机》

JB/T 7688.3-2008      《冶金起重机技术条件 锻造起重机》

JB/T 7688.4-2008      《冶金起重机技术条件 板坯搬运起重机》

JB/T 7688.5-2008      《冶金起重机技术条件 铸造起重机》

JB/T 7688.6-2008      《冶金起重机技术条件 淬火起重机》

JB/T 7688.7-2008      《冶金起重机技术条件 料耙起重机》



一、系统描述--冶金吊安全监控管理系统

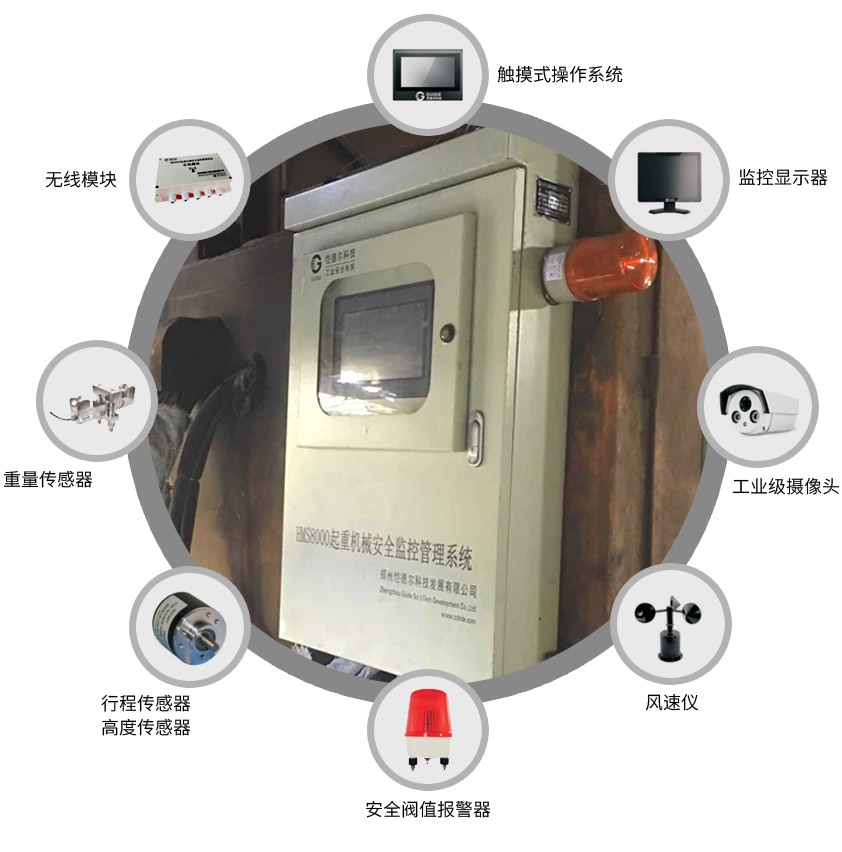

HMS8000-YC型冶金吊安全监控系统由数据监控部分(包括:无线主控模块、无线采集子模块、触摸屏和传感器等)和视频监控部分(包括显示器、录像机和摄像头等)、远程监控平台等组成。无线采集子模块将采集的起重量、起升高度、大车行程等数据传至无线主控模块,通过触摸屏进行数据显示、参数设置等。


数据监控部分负责监测并记录起重量、起升高度、大车行程、小车行程、设备动作和操作指令等参数。视频监控部分负责对吊钩等工作区域进行实时视频监控。

视频监控部分根据国家标准GB/T 28264-2017《起重机械 安全监控管理系统》,需要看清楚吊钩和轨道即可。一般根据情况配置2个摄像头可以满足要求。顺便了解一下门式起重机安全检测系统>>


二、系统功能--冶金吊安全监控管理系统

实时状态:整车工作状态、操作指令状态、联锁保护状态、各机构超限报警等
历史数据:表格化显示,数据清晰明了,响应快捷,采集周期小于100毫秒,查看方便 ,可导出EXCEL格式。
报警记录:信息记录全面,报警阈值可设置,信息存储量大,不少于15万条报警记录,满足国标要求。


三、部分配置--冶金安全监控管理系统:

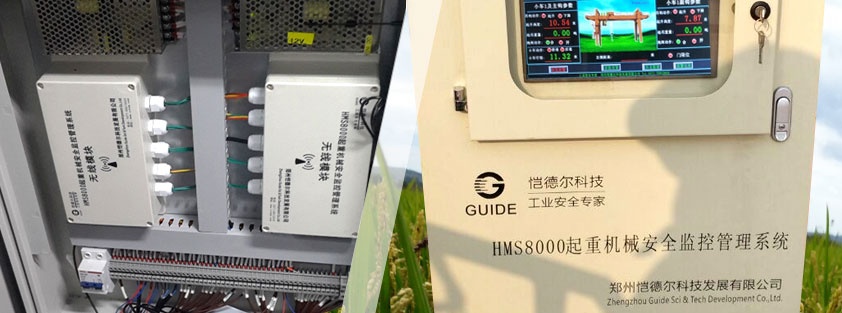

部分配置--冶金安全监控管理系统


四、产品优势--冶金吊安全监控系统

与同类产品相比较,HMS8000-YC型冶金桥式起重机安全监控系统具有以下特点:

1、算法先进,确保报警信号及时发出

2、附加安装,不改变起重机原有线路和结构,不会产生任何负面效果

3、声光提示,简单便捷,既可及时提醒司机注意危险又不会分散司机注意力

4、智能制动,在声光提示无效的情况下,有向性断电,强力避免高危情况的发生

5、功能全面,集行程、回转、幅度、高度、重量、力矩、风速、倾角于一身,选配空间大

6、集中管理,所有数据更改和参数调整都可以在监控室完成而不需要上塔机操作

7、集中观测,监控室可以实时观测各个起重机上设备的运转情况,能够及时发现故障

8、通信可靠,通信距离远,穿越障碍物能力强

9、安装拆卸方便,安装过程对塔机作业影响小

10、设备操作简单,司机不需要修改任何数据,避免人为误操作造成的故障

11、体积小、结构紧凑,占用驾驶室空间小,便于安装和使用



HMS8000-YC型冶金吊安全监控管理系统主要性能指标

 序号

 种类

 项目名称

 指 标

 1

 起重机行程传感器

 量程

 0-500m

 分辨率

 小于0.01m

 2

 回转角传感器

 量程

 0-360°

 分辨率

 小于0.18°

 3

 大臂幅度传感器

 量程

 0°-90°

 分辨率

 0.01°

 4

 吊钩高度传感器

 量程

 0m至300m

 分辨率

 小于0.05m

 5

 吊物重量

 量程

 0.1-800t

 分辨率

 小于50kg

 6

 风速传感器

 量程

 0-40m/s

 分辨率

 0.1m/s

 7

 倾角传感器

 量程

 0-15°

 分辨率

 0.01°



五、GB/T 28264-2012 国标要求,冶金吊需要监控的相关内容


7项信号应采集、1项信号宜采集

  序号

  信 息 采 集 源

  桥式起重机

  1

  起重量限制器

  应采集

  2

  起升高度限位器/下降深度限位器

  应采集

  3

  运行行程限位器

  应采集

  4

  联锁安全保护装置-门限位

  应采集

  5

  联锁安全保护装置-机构之间运行联锁

  应采集

  6

  同一/或不同一轨道运行机构防碰撞装置

  应采集

  7

  超速保护装置

  应采集

  8

  起升机构制动器

 宜采集


8项监控参数

  序号

  监  控  参  数

  1

  起重量

  2

  起升高度/下降深度

  3

  运行行程

  4

  同一/或不同一轨道运行机构防碰撞装置

  5

  操作指令

  6

  工作时间

  7

  累计工作时间

  8

  每次工作循环


4项监控状态

  序号

  监  控  状  态

  1

  起升机构制动器状态

  2

  连锁保护-门限位

  3

  连锁保护-机构间联锁

  4

  视频系统 -桥式起重机至少需观察到吊点



六、恺德尔-2017年完成的部分冶金吊安全监控管理系统项目

  类别

  使用单位

  桥式起重机

  山西阳泉平定县

  桥式起重机2车2钩

  鄂州鸿泰钢铁有限公司

  冶金吊

  武汉

  桥式起重机2车2钩

  后英集团海城钢铁有限公司(鞍山)

  桥式起重机2车2钩

  山西通才工贸有限公司

  桥式起重机2车2钩

  铁建重工包头有限公司(长沙)

  桥式起重机2车2钩

  河南鑫金汇不锈钢产业有限公司

  桥式起重机2车2钩

  河南省舜特升降运输设备有限公司

  桥式起重机2车2钩

  浙江万泰特钢有限公司

  两车两钩

  铜陵市旋力特殊钢有限公司

  冶金吊

  武钢鄂州

  桥式起重机(全无线)

  福建省福华轧钢

  冶金吊全无线

  新疆闽新钢铁(集团)闽航特钢

  冶金吊

  化德县天成铁合金有限责任公司

  冶金吊

  浙江精功精密制造有限公司(宜昌)

  桥式起重机1车1钩

  辽宁华原重型装备有限公司

  桥式起重机

  长葛鑫金汇不锈钢产业有限公司

  一车俩钩

  安徽广祥冶金科技有限公司

  一车俩钩

  皋兰亿鑫精密铸造有限公司

  一车俩钩

  鞍山汇鑫铸业有限公司

  一车俩钩

  安徽广祥冶金科技有限公司

  桥式起重机2车4钩

  日照钢铁

  铸造吊

  连云港

  桥式起重机

  西安

  桥式起重机2车2钩

  徐州新城区

  桥式起重机一车2钩

  武安市崇义长天炉料厂

  桥式起重机一车2钩

  韶关宏丰实业股份有限公司

  桥式起重机一车2钩

  北海诚德镍业有限公司

  桥式起重机2车2钩

  乌克兰项目高温环境(200℃)

  无线冶金吊

  南通市开发区和兴东路

  无线冶金吊

  湖北襄阳市襄城区

  无线冶金吊网络

  江苏联鑫钢铁

  无线冶金吊

  鞍山汇鑫

  冶金吊(无线II)

  山东莱芜

  桥式起重机一车2钩

  南充

  冶金吊

  酒钢东兴铝厂
