门座式起重机安全监控管理系统

门座式起重机安全监控系统


型号:HMS8000-GC


产品研发依据:

GB/T 28264-2017      《起重机械安全监控管理系统》

GB 6067-2010           《起重机械安全规程》

TSG Q7015-2016       《起重机械定期检验规则》

TSG Q7016-2016       《起重机械安装改造重大维修监督检验规则》


适用范围:

港口、码头、造船厂、大型水电站等


门座式起重机安全监控管理系统是由郑州恺德尔研发的起重机安全监测和信息化管理产品,该系统以生产过程监控、数据查询、故障追查的综合安全监控管理理念,使用无线技术,监控门座式起重机设备各大运行情况,加强对门座式起重机设备运行状态的监控以及生产过程的安全监管。


一、系统特点--门座式起重机安全监控系统

门座式起重机安全监控系统实现了故障分析、运行维护、生产统计和整体设备使用分析数据,能够有效的为设备管理人员提供全面、及时的决策支持与强大的数据支撑。门座式起重机安全监控系统从功能上可以分为实时监控、运行状态、故障查询、故障跟踪、视频监控等。


实时监控:包括整机状态监控,起升、变幅、旋转、行走等运行状态监控。

状态查询:系统将起重机生产作业过程的全部数据采集并存储起来,在需要的时候,可以通过读取这些历史数据,系统会将过去某段时间内起重机生产全过程的状态、动作通过人机交互画面展示。

故障查询:系统采集起重机生产过程中发生的所有故障数据,并存储在后台数据库中,管理人员可以通过故障查询功能查询设备在过去某时间段内发生的所有故障信息,同时系统提供所有故障数据的导出功能。


二、系统功能--门座式起重机安全监控系统
门座式起重机监控系统由数据监控部分(包括:无线主控模块、无线采集子模块、触摸屏和传感器等)和视频监控部分(包括显示器、录像机和摄像头等)、远程监控平台等组成。无线采集子模块将采集的起重量、起升高度、行程、旋转等数据传至无线主控模块,通过触摸屏进行数据显示、参数设置等。


数据监控部分负责监测并记录起重量、起升高度、行程、风速、倾斜角度、设备动作和操作指令等参数。

视频监控部分负责对吊钩、大车行走、小车机房、电气房、司机室等工作区域进行实时视频监控。


三、部分配置--门座式起重机安全监控系统

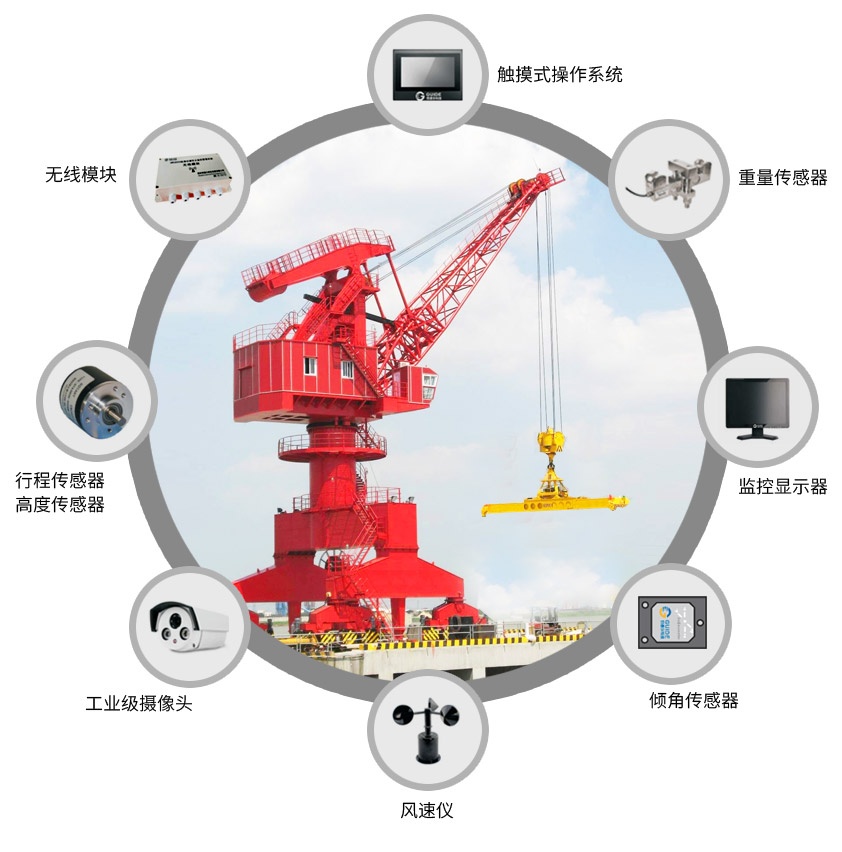

部分配置图--门座式起重机安全监控系统


四、产品优势--门座式起重机安全监控系统

与同类产品相比较,HMS8000-GC型门座式起重机安全监控系统具有以下特点:


1、算法先进,确保报警信号及时发出

2、附加安装,不改变起重机原有线路和结构,不会产生任何负面效果

3、声光提示,简单便捷,既可及时提醒司机注意危险又不会分散司机注意力

4、智能制动,在声光提示无效的情况下,有向性断电,强力避免高危情况的发生

5、功能全面,集行程、回转、幅度、高度、重量、力矩、风速、倾角于一身,选配空间大

6、集中管理,所有数据更改和参数调整都可以在监控室完成而不需要上塔机操作

7、集中观测,监控室可以实时观测各个起重机上设备的运转情况,能够及时发现故障

8、通信可靠,通信距离远,穿越障碍物能力强

9、安装拆卸方便,安装过程对塔机作业影响小

10、设备操作简单,司机不需要修改任何数据,避免人为误操作造成的故障

11、体积小、结构紧凑,占用驾驶室空间小,便于安装和使用


HMS8000-GC型门座式起重机安全监控系统主要性能指标

 序号

 种类

 项目名称

 指 标

 1

 起重机行程传感器

 量程

 0-500m

 分辨率

 小于0.01m

 2

 回转角传感器

 量程

 0-360°

 分辨率

 小于0.18°

 3

 大臂幅度传感器

 量程

 0°-180°

 分辨率

 0.01°

 4

 吊钩高度传感器

 量程

 0m至200m

 分辨率

 小于0.05m

 5

 吊物重量

 量程

 0.1-100t

 分辨率

 小于50kg

 6

 风速传感器

 量程

 0-40m/s

 分辨率

 0.1m/s

 7

 倾角传感器

 量程

 0-15°

 分辨率

 0.01°



五、系统部件组成--门座式起重机安全监测管理系统:


HMS8000-GC门座式起重机安全监控系统部件

 序号

 名称

 数量

 1

 防碰撞报警主机(内置或外置液晶显示器)

 一台

 2

 回转传感器

 一套

 3

 幅度用倾角传感器

 一套

 4

 起重机行程传感器

 一套

 5

 高度传感器

 一套

 6

 倾斜传感器

 一套

 7

 风速传感器

 一组

 8

 吊重传感器

 一组

 9

 天线电缆

 一组

 10

 吸盘天线

 一套

 11

 电源线

 一根

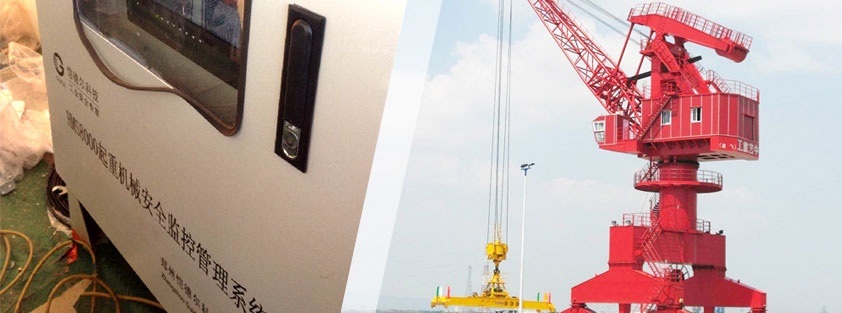

     查看工程案例
